隨著電信實業的飛速發展，電信部門的用電量也越來越大，并且企業中的負載大部分是感性負載，如果不進行功率因數補償，功率因數會越來越低，有的下降到0.7以下。為節省能源，提高效率，降低成本，因此提高功率因數顯得尤為重要。那么我們?nèi)绾蝸?lái)提高功率因數呢，這就會用到電容補償柜。電容補償柜如今廣泛用于冶金、礦業、建材、石化、給排水等行業的交流電力系統上，用于補償系統無功功率，提高系統功率因數；本裝置采用國產知名品牌電抗器和電容器，電容器采用損耗極低的金屬膜絕緣材料作電解質，內部充滿高穩定性無毒浸漬劑,具有較高的放電起始電壓,溫度變化小,可靠性高等特性;因此能節約能源,穩定電網電壓,降低線路損耗。下面電小秘小編來為大家詳細介紹電容補償柜的作用、基本功能、組成部分、安裝與使用、常見七大故障。

電容補償柜的作用

電容補償柜可以有效起到提高電網功率因數,節約電能,提高供電質量的作用。并聯無功功率補償裝置是用于6KV、10KV 電力系統中改善功率因數，調整電壓，降低電網損耗的容性無功功率補償裝置。同時也廣泛應用于冶金、礦山、建材、石化、給排水等行業的大功率高壓電機設備上，與電機并聯運行，提高功率因數，降低線路損耗、節省能源、穩定電壓、改善電網質量。

電容補償柜的基本功能

在許多地方我們采用了并聯電容補償柜進行功率因數校正，該設備應具有以下基本功能：

1、能夠顯示電網功率因數值，井能隨無功負荷的變化，及時進行最佳補償；

2、具有手動、自動轉換功能；

3、輸出動作順序?yàn)橄冉油ǖ南确謹啵确謹嗟南冉油ǖ难h(huán)工作方式；

4、有超前、滯后、過壓指示．在出現過電壓時能及時的切除電容器組。自動控制器安裝時，一是應注意取樣電流的極性，二是有單獨的功率岡數表時，自動控制器與功率因數表的信號電源不能取自同一電流互感器中，但必須裝在同一A相上。

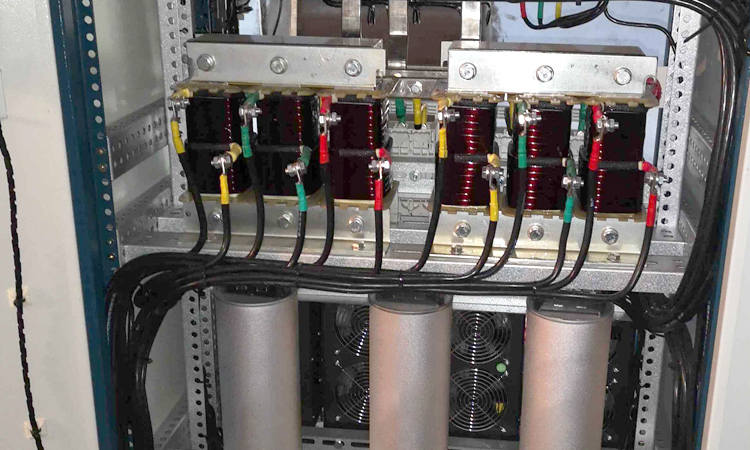

電容補償柜組成部分

1、刀熔開關

開關熔斷器組集負荷開關和熔斷器短路保護功能于一體，結構緊湊，使用安全，主要用于具有高短路電流的配電和電動機電路中作為電源開關和應急開關，并作電纜的短路保護，由于開關手柄為旋轉操作，特別適用于抽屜式開關柜中安裝使用。本開關系列全封閉結構，由接觸系統、操作機構、手柄三部分組成。由動、靜觸頭及滅弧裝置組成的接觸系統均組裝在由新型耐弧工程塑料制成的封閉殼體內，達到零飛??；其工作性能的穩定、可靠，并在壽命期內無需用戶維護或更換零件。配用的高分?jǐn)嗄芰Φ缎陀|頭熔斷體串接在觸頭之間，當開關處于斷開位置時，其外露導電部件均不帶電，確保維修和更換熔斷體的安全性（打開柜門開關處于斷開狀態）。開關具有彈簧儲能的操作機構，手柄操作方式系旋轉操作，開關分、合動作靠彈簧力完成，均與人力無關，保證其動作的可靠與穩定。

2、低壓避雷器

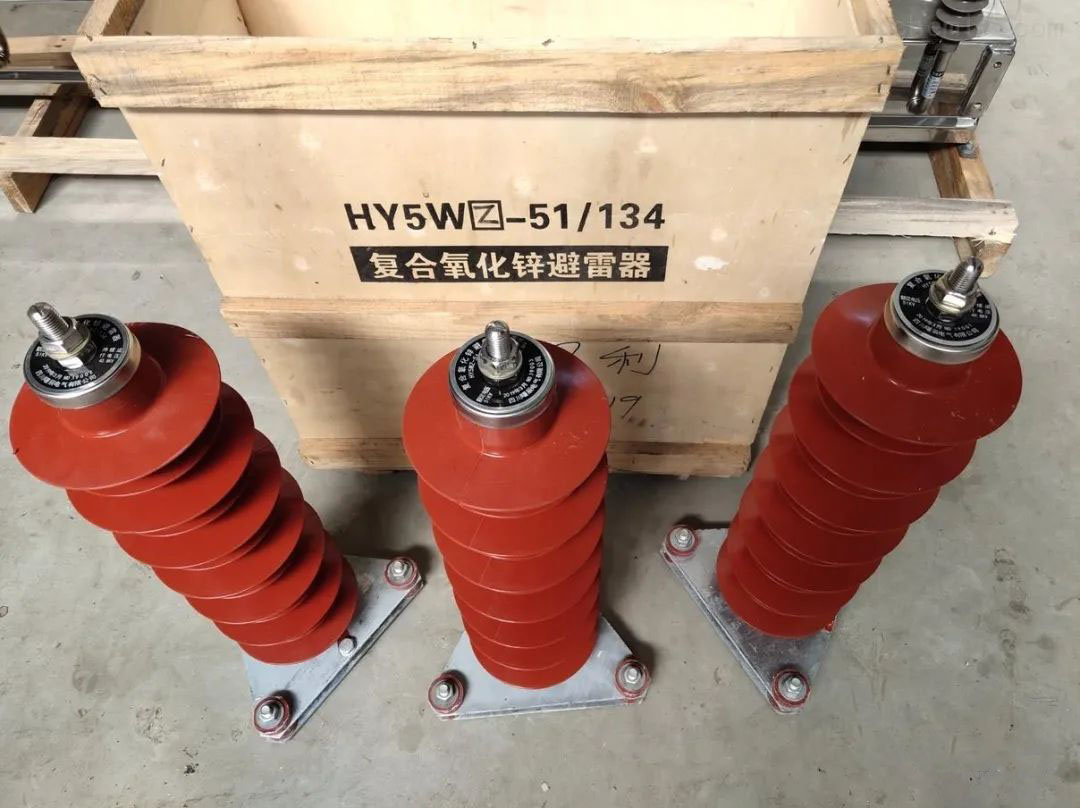

低壓氧化鋅避雷器 ，產品用于保護交流電力系統電氣設備的絕緣免遭大氣過電壓和操作過電壓的損害，適合于配電箱內，電源頻率50Hz或60Hz。安裝時，先將避雷器固定在托架或橫擔上，下部接地端子直接接地，然后將上引線固定在接線端子上。氧化鋅避雷器也叫做硅橡膠氧化鋅避雷器，也叫有機金屬氧化物避雷器。

3、塑殼斷路器

小型斷路器主要適用于交流50/60Hz,額定工作電壓為240V/415V及以下，額定電流至60A的電路中，該斷路器主要用于現代建筑物的電氣線路及設備的控制、過載、短路保護，亦適用于線路的不頻繁操作及隔離。

4、BSMJ-0.4-10-3電容器

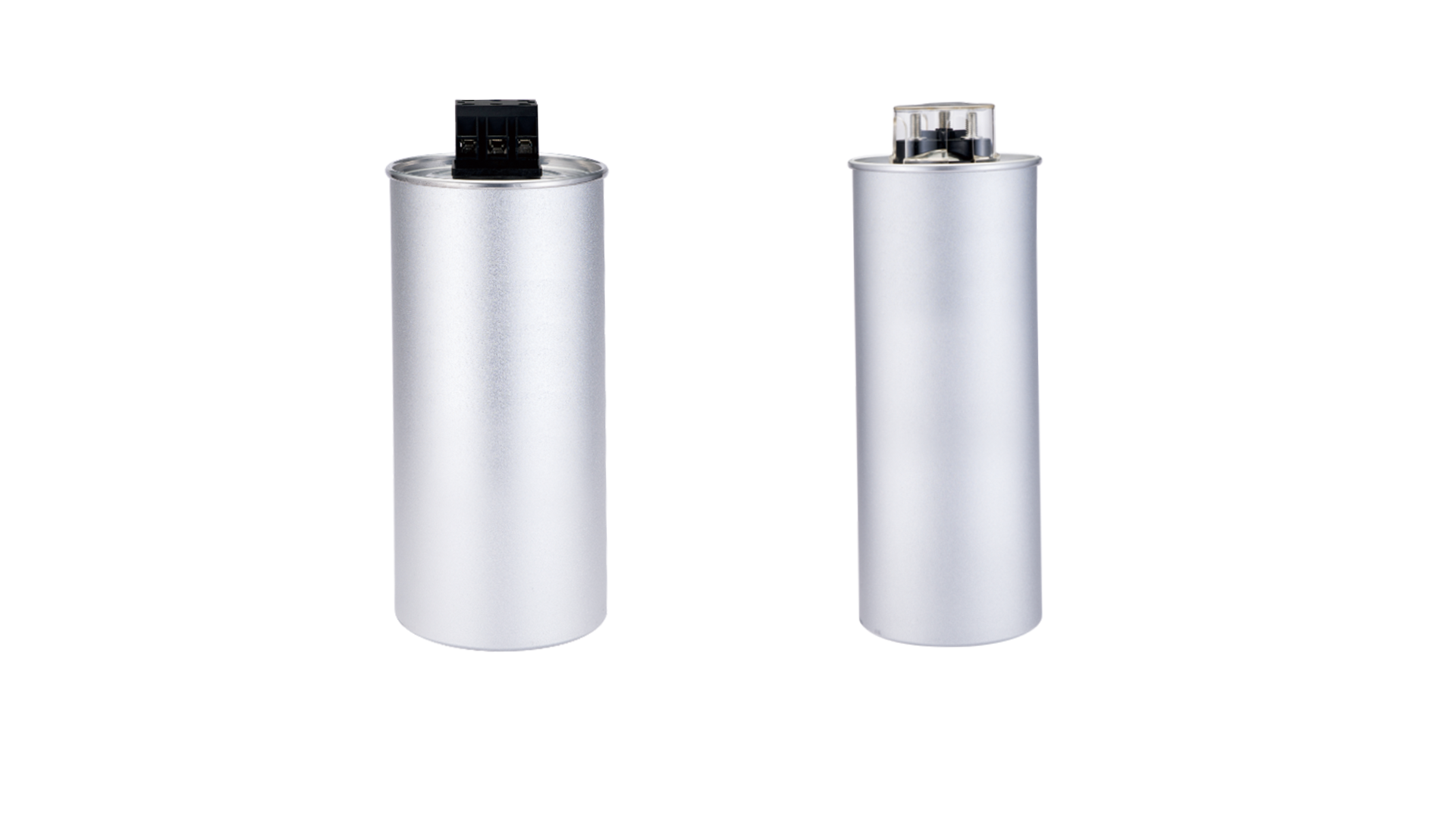

“BSMJ”自愈式低電壓并聯電容器是采用先進的金屬化膜作為材料，引進國外先進技術、設備，嚴格按照國家標準及IEC標準組織生產的；主要用于低壓電網提高功率因數，減少線路損耗，改善電壓質量，是國家推薦使用的新型節電產品。體積小、重量輕：由于采用金屬化聚丙烯膜材料作為介質， 體積、重量?jī)H為老產品的1/4和1/5。

5、交流接觸器觸頭

切換電容器接觸器，主要用于交流50Hz或60Hz,額定工作電壓至380V的電力線路中,供低壓無功功率補償設備投入或切除低壓并聯電容器之用。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。

6、熱繼電器

雙金屬片式熱過載繼電器(以下簡稱熱繼電器)適用于交流 50Hz，主電路額定工作電壓至380V，額定工作電流0.25~160A的電路中，對交流電動機的過載和斷相進行保護。熱繼電器具有整定電流可以調節、溫度補償、斷相保護、自動復位和手動復位任意選擇、能進行線路動作靈活性檢查、 可手動斷開常 9 閉觸頭(常開觸頭不閉合)等功能。

7、電流互感器

適用于額定頻率50HZ或60HZ、額定電壓為0.66KV及以下的電力系統中作電能計量、電流測量和繼電保護用。

電容補償柜的安裝與使用

1、首先，產品經檢驗格后裝箱出廠，為了便于裝箱運輸，多臺并列的一交母線及電容器分裝，當產品運到目的地后，首先必須檢查裝箱是否完整，若不是立即安裝使用，產品應存放在干燥清潔之處。

2、其次，本產品拆箱后即可進行安裝，根據制造廠供給的圖樣，將另行裝箱的母線及電容器安放好，安裝時應注意：檢查母線、熔斷器、接觸器、電容器以及其他螺釘是否上緊；檢查一次及二次線是否接好；電容器分組安裝，相鄰電容器之間的距離應不小于50mm，以保持通風良好。

3、最后，電容補償柜投入運行操作程序。將功效因素補償自動控制器的電源開關板到關的位置，將左右兩個旋鈕，開關板到0位，再把BJZ-3轉換開關1KK、2KK、3KK的把手向左反到45℃之后，才可以將01或01A、01B的刀開關合閘，接著將功效因素補償自動控制器的電源開關板到開的位置把右邊的旋鈕開關扳到自動位置；運行時將功效因素補償自動控制器的左右旋鈕扳到手切位置，等屏內的電器全部切除完后方可把01（01A、01B）的刀開關拉開，詳細說明參看補償自動控制器說明書；如果補償控制器拆出檢查時，可將轉換開關1KK、2KK、3KK的把手，根據功效因數需要扳向0位至45℃、90℃、135℃等位置；?在手動操作時，電容器組自網絡切出后1min內不得重新投入；面板上的指示燈作為電容器組投入指示用，并與放電電阻組成放電回路，作為電容器撤出放電之用；電壓表經HK切換開關測量母線電壓（BJZ-3-01B的電壓表直接接接入母線），電流表作為電容器三相電流指示用，功效因素表作為網絡功效因數監視用。

電容補償柜常見七大故障

1、 電源安裝接線不規范 新購置的低壓無功補償裝置柜，由于生產廠家的不同，在安裝電源線的接線方法上也不相同，主要與廠家在低壓無功補償裝置柜上配置的無功功率自動補償控制器JKG系列（簡稱：控制器）的取樣檢 測信號電源有關，有的儀器的取樣電流和取樣電壓要同相，有的是不要求同相。

2、取樣檢測信號倍率選擇不當 取樣用的電流互感器，有的選擇的CT倍率過大，使得控制器的取樣的二次電流過小，處于"欠流"指示狀態，有的選擇的CT倍率過小，使得控制器的取樣的二次電流過大，控制器的取樣檢測信號電流一般不超過5A，否則就會燒壞控制器的塑料接線端子和內部原件。

3、電容器的額定電壓偏低 2000年之前生產的低電壓并聯電容器的額定電壓大多數是400V，而隨著農網改造和電能質量的不斷提高，目前，電網電壓特別是配電變壓器的首端，電源電壓一般都要超過400V，有的達420V左右。而低壓無功補償裝置柜都是安裝在配電變壓器低壓線母線側，處于電源的最前端，此時，電容器長期在高于其額定電壓狀態下運行，縮短了壽命。

4、電容器的容量和組數配置不當 生產廠家為了產品的統一規范，補償裝置柜里安裝的電容器都是統一容量，如10KVAR×12組、12KVAR×10組、14KVAR×8組等。而現場實際工作中，控制器設定的功率因數投入門限值是0.95（0.90-1.0可調），它根據用電負荷的功率因數自動投切電容器組數，假設在12KVAR×10組當中，當負荷的功率因數低于0.90時，控制器就發出指令投入電容器，而當投入了6組電容器后，又超出了控制器設定的限值0.95，此時，控制器又要發出指令退出2組電容器，當退出后又達不到所要求的功率因值，控制器又要發出指令投入電容器，如此反復，造成頻繁投切，損壞電器設備。

5、補償裝置柜的外殼接地不重視 每張補償裝置柜里都安裝有三只過壓保護用的避雷器 （FYS-0.22），有的廠家是將避雷器的接地端與柜體外殼直接相連，有的是單獨引線接地，當有雷電波或過電壓侵入時，此時的避雷器的接地就成了工作接地。有的柜體外殼根本就沒接地或接地電阻達不到要求，造成很多避雷器泄放電流不暢而爆炸損壞，使得補償裝置柜外殼帶電。

6、低壓無功補償裝置柜要配置無功計量裝置 目前，普遍的生產廠家在裝配補償裝置柜（低壓配電柜）時，都沒有安裝無功計量表計，工作人員只能從控制器的顯示器上讀取實時的低壓功率因數值，不能掌握到月、年的平均功率因數值。

7、人員思想認識問題 一些電工認為，在配電變壓器端安裝低壓無功電容補償裝置柜會增加臺區的低壓線損，對他們沒利。所以有很多的電容柜人為的不去投運，有時一張柜上壞一個很小的零配件就將整柜退出，造成大量的電容柜閑置。

上述是小編為大家介紹的電容補償柜的作用、基本功能、組成部分、安裝與使用、常見七大故障。日常維護中，應按時巡視觀察，注意電容補償柜的工作指示燈是否正我們?cè)诠ぷ髦羞€發現有的電容補償柜工作指示燈亮，顯示正常，但電容器組工作不一定正常，這就要定期測試每組中的三相電流。例如，由12只298μF／0.4 kV 15 kvar電容器組成的電容組，每相的補償電流為21 A左右，且總電流為投入工作的電容器組的電流之和，如，t總=176 A，則有8組電容器組投入運行。如有的電流值偏差超過21 A±5％，則該組有的電容器老化，對偏差嚴重的電容器要及時更換。電容補償柜每季進行一次全面的停電檢查，重點是各螺絲接點松緊及接觸情況，饋線及斷路器有無燒焦，觸點有無接觸不良等異?，F(xiàn)象。經及時維護，各電容器柜都性能良好，工作正常，保證了穩定的供電。
